Обновленный рекуператор тепла CUPER

Частые проветривания помещения приводят к рассеиванию значительного количества тепла. Решение от компании ERA Group — Рекуператор CUPER торговой марки ERA. CUPER позволит дышать чистым воздухом внутри помещения, не задумываясь о теплопотерях. Рекуператор фильтрует воздух, удаляя из него пыль, пыльцу и другие аллергены. Установленный в рекуператоре теплообменник контролирует температуру поступающего воздуха и делает ее комфортной, в связи с чем нет необходимости в проветривании, а, соответственно, снижаются расходы на отопление и кондиционирование помещения.

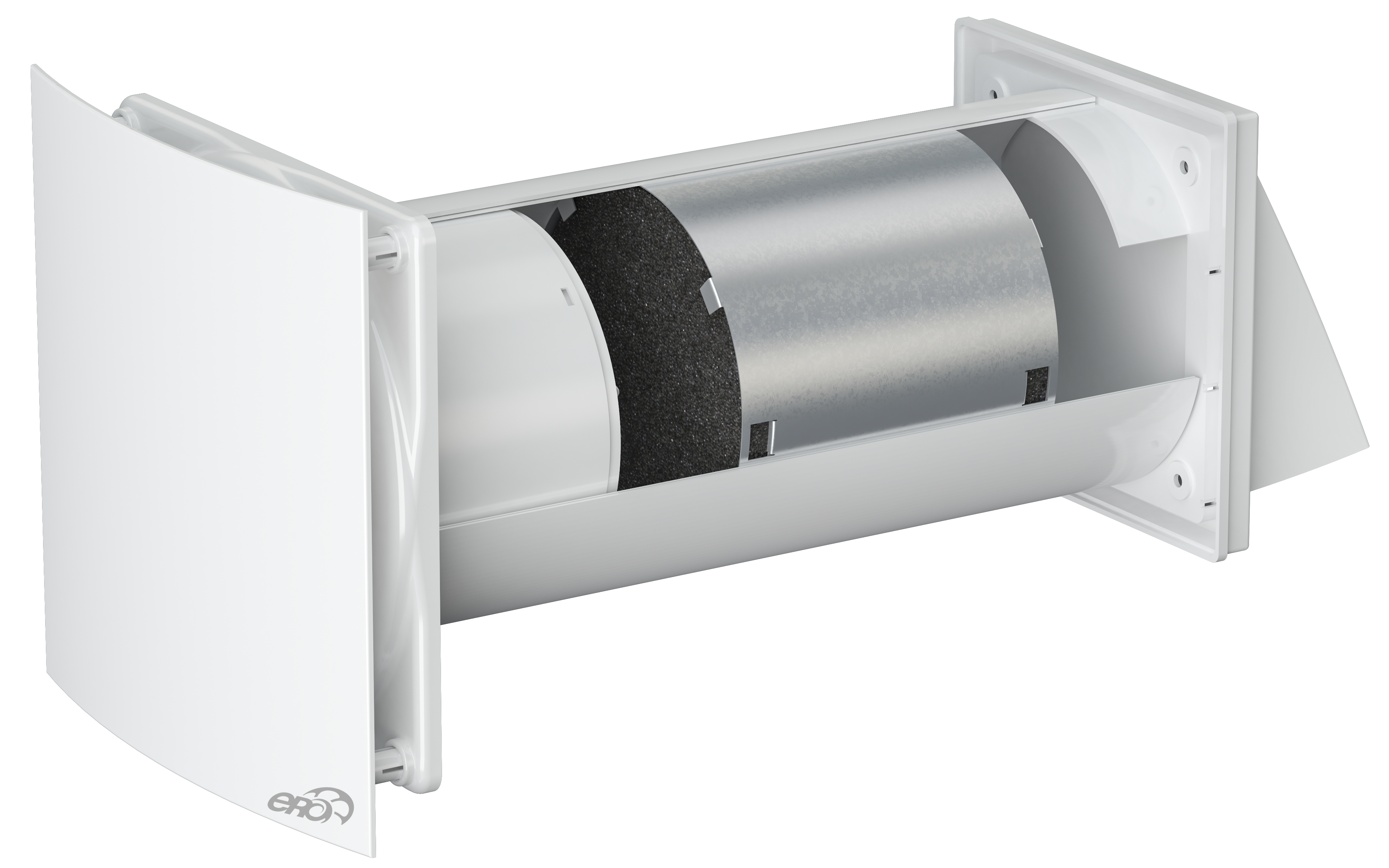

CUPER гарантирует приток свежего воздуха комфортной температуры в любое время года. Зимой, когда рекуператор работает на вытяжку, выводимый из помещения воздух нагревает керамический теплообменник; при работе рекуператора на приток прохладный свежий воздух подогревается до комфортной температуры. Летом происходит обратный процесс: приточный воздух поступает в комнату немного охлажденным. Рабочая температура: от -30 °С и до +50 °С. Температура в помещении: от +1 °С до +40 °С.

CUPER включение/ выключение рекуператора переключение скоростей (6 скоростей) рекуперация (поочередный притоквытяжка) Имеет четыре режима работы: Постоянный приток Вентилятор постоянно работает на приток. Постоянная вытяжка Вентилятор постоянно работает на вытяжку. Рекуперация, поочередный приток-вытяжка Переключение между притоком и вытяжкой каждые 60/70/80/90 секунд (настраивается с помощью переключателя, расположенного на плате управления под крышкой корпуса рекуператора).

В автоматическом режиме при включении рекуператор вытягивает воздух из помещения. По истечении установленного времени переключения (60, 70, 80, либо 90 сек.), происходит автоматическое переключение на приток. При уличной температуре -15 °C на приток будет поступать воздух +10 °C. Приток, как и вытяжка, продолжается установленное время. Далее происходит переключение на вытяжку. В автоматическом режиме при включении рекуператор вытягивает воздух из помещения. По истечении установленного времени переключения (60, 70, 80, либо 90 сек.), происходит автоматическое переключение на приток. При уличной температуре 0 °C на приток будет поступать воздух +14 °C. Приток, как и вытяжка, продолжается установленное время. Далее происходит переключение на вытяжку.

Умный режим Принцип работы: нагревание или охлаждение керамического теплообменника до комнатной температуры при вытяжке и впоследствии поступление в помещение воздуха комфортной температуры. Таким образом, работа в умном режиме зависит от внешней температуры: чем холоднее или теплее воздух на улице по сравнению с помещением, тем меньше устройство будет работать на приток. Регулировка на приток-вытяжку осуществляется за счет датчиков температуры

МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

 ВНИМАНИЕ! Перед началом работы извлеките пульт из упаковки и удалите прозрачную защитную пленку из отсека питания. ВНИМАНИЕ! Перед монтажом изделия внимательно ознакомьтесь с руководством пользователя. Не закрывайте реверсивный вентилятор материалами, которые накапливают пыль (шторы и т. п.), во избежание нарушения циркуляции воздуха в помещении.

УСТАНОВКА И ПОДГОТОВКА К РАБОТЕ

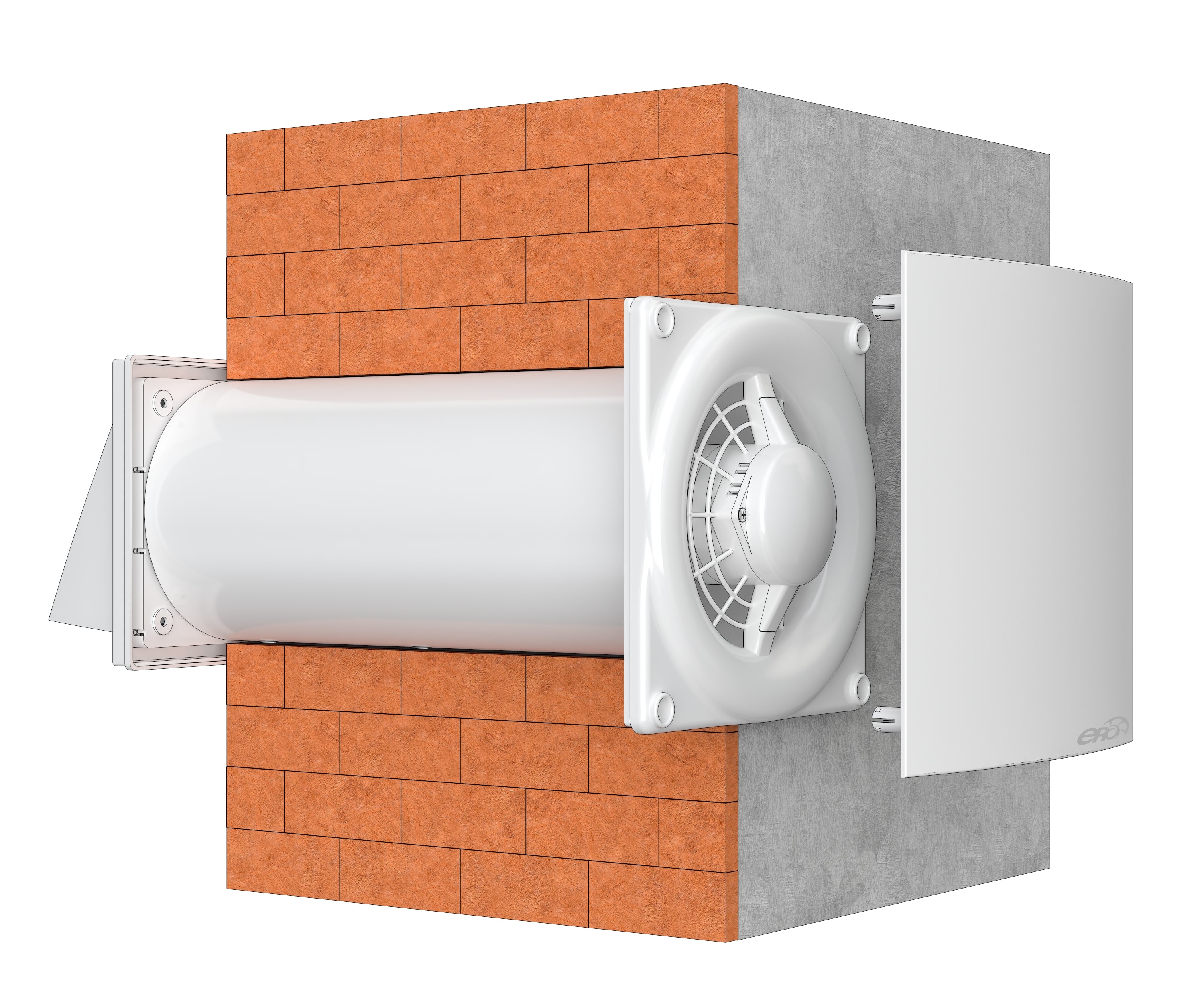

Рекуператор предназначен для внутристенного монтажа. Допустимое отклонение монтажной поверхности по вертикали и горизонтали ±0,5 мм.

• снять декоративную лицевую панель

• снять защитную крышку

• провести сетевой провод через отверстие 1 в корпусе вентилятора

• снять изоляцию проводов на длине 7–8 мм

• подключить фазный провод к клемме L, провод нейтрали (или нулевой рабочий) к клемме N, зажать их винтами в клеммной колодке

• закрепить провода при помощи зажима 2

• установить защитную крышку на место, закрепить винтами

• установить декоративную панель

МОНТАЖ

Внимание! Перед монтажом изделия нужно заранее подготовить выход сетевого провода над отверстием в стене!

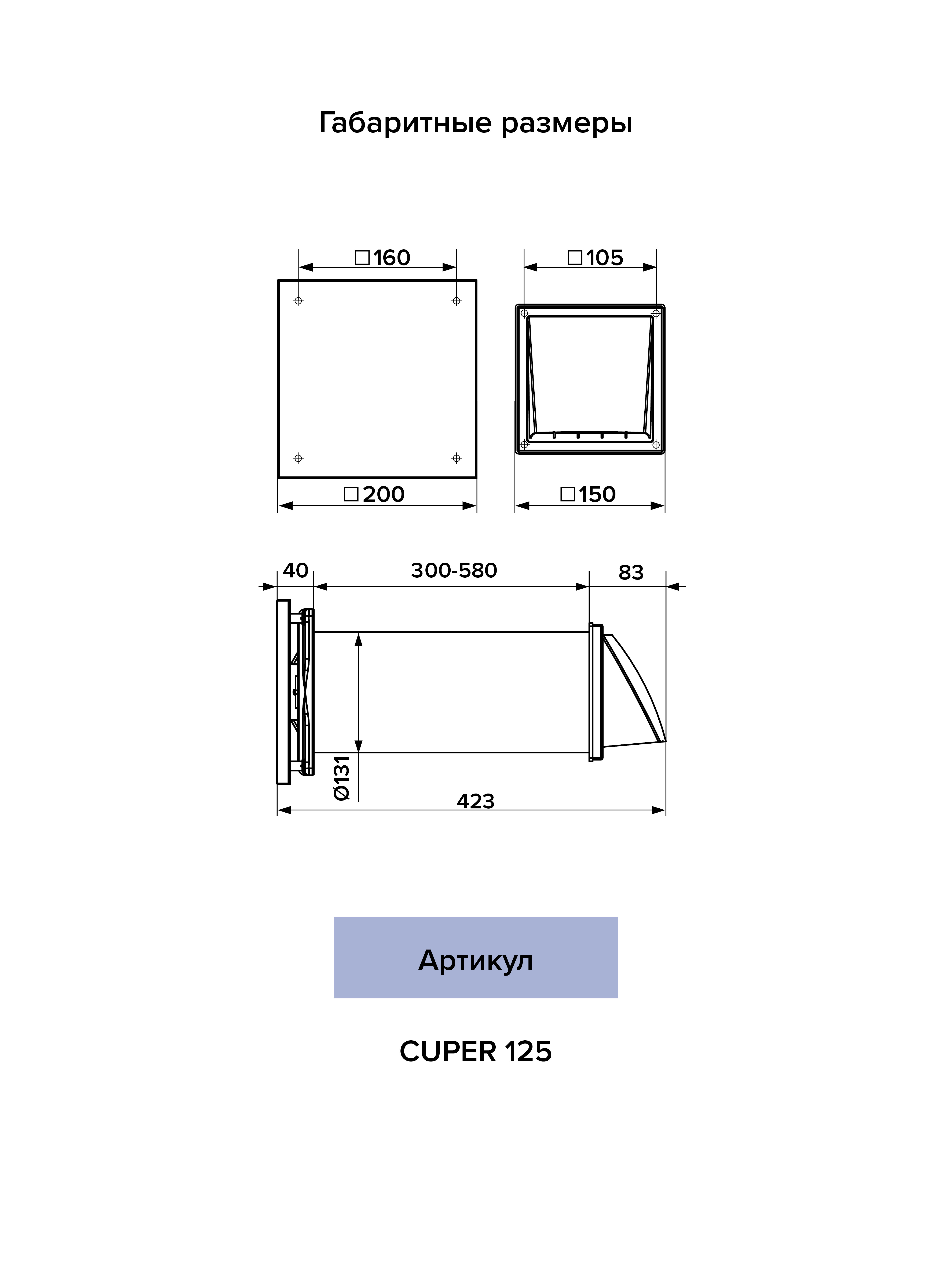

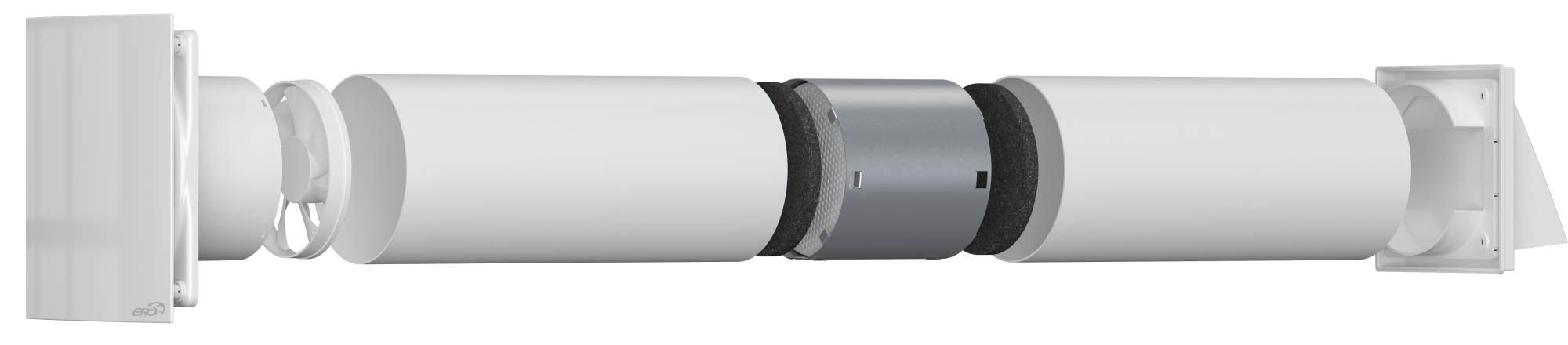

1. Сделайте отверстие в стене. Для бурения используйте коронку с диаметром корпуса 132 мм. В результате получится отверстие 133 мм. Установите бурильную установку, обеспечив угол оси сверления 2–3 градуса в сторону наружной части стены. Это необходимо для оттока конденсата на улицу. Раздвиньте телескопический воздуховод, предварительно рассчитав необходимую длину. При необходимости можно обрезать трубу по толщине стены. Рекомендуется устанавливать клапан в 20–30 см от края окна, на высоте 2–2,5 м.

2. С уличной стороны закрепите внешний стенной выход, используя крепеж и монтажный шаблон из комплекта поставки. Со стороны улицы приложите картонный шаблон (см. вкладыш внутри коробки). Большое отверстие в шаблоне должно быть соосным с воздуховодом. Также рекомендуется воспользоваться строительным уровнем для горизонтального выравнивания. Затем отметьте места для установки дюбелей из комплекта крепежа и просверлите отверстия на необходимую глубину. Установите внешний стенной выход, зафиксировав его винтами из комплекта поставки.

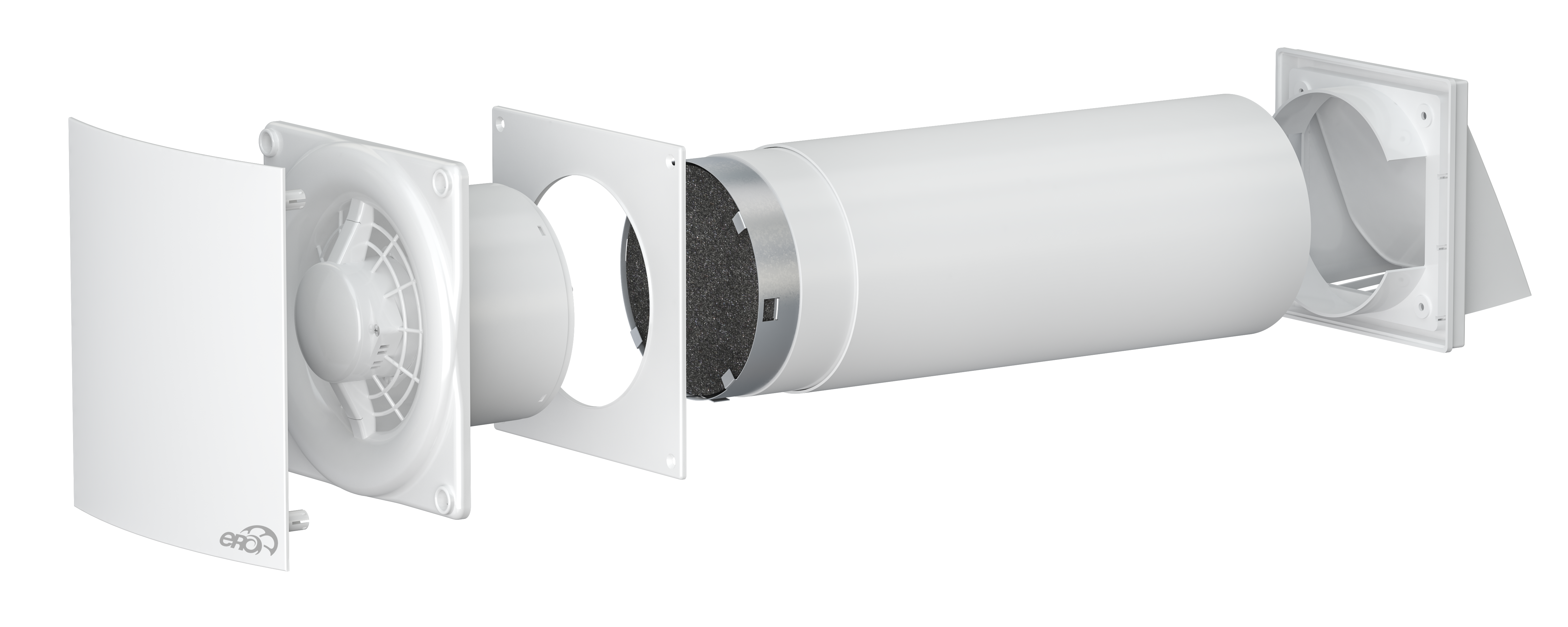

3. Со стороны помещения в воздуховод установите блок теплообменника шлейфом вниз. Установите металлическую торцевую площадку, используя крепеж и монтажный шаблон из комплекта поставки. Со стороны помещения приложите картонный шаблон (см. вкладыш внутри коробки). Большое отверстие в шаблоне должно быть соосным с воздуховодом. Также рекомендуется воспользоваться строительным уровнем для горизонтального выравнивания.

4. Затем отметьте места для установки дюбелей из комплекта крепежа и просверлите отверстия на необходимую глубину. Установите металлическую торцевую площадку, зафиксировав ее винтами из комплекта поставки. Соедините коннектор от блока теплообменника с проводом от платы блока вентилятора, снизу корпуса. Заведите сетевой провод в отверстие сверху корпуса вентилятора. Далее произведите подключение, согласно схеме подключения к сети (рис. 1). Установите блок

5. Установите блок вентилятора со встроенными в корпус магнитами на металлическую торцевую площадку. Вставьте лицевую панель.

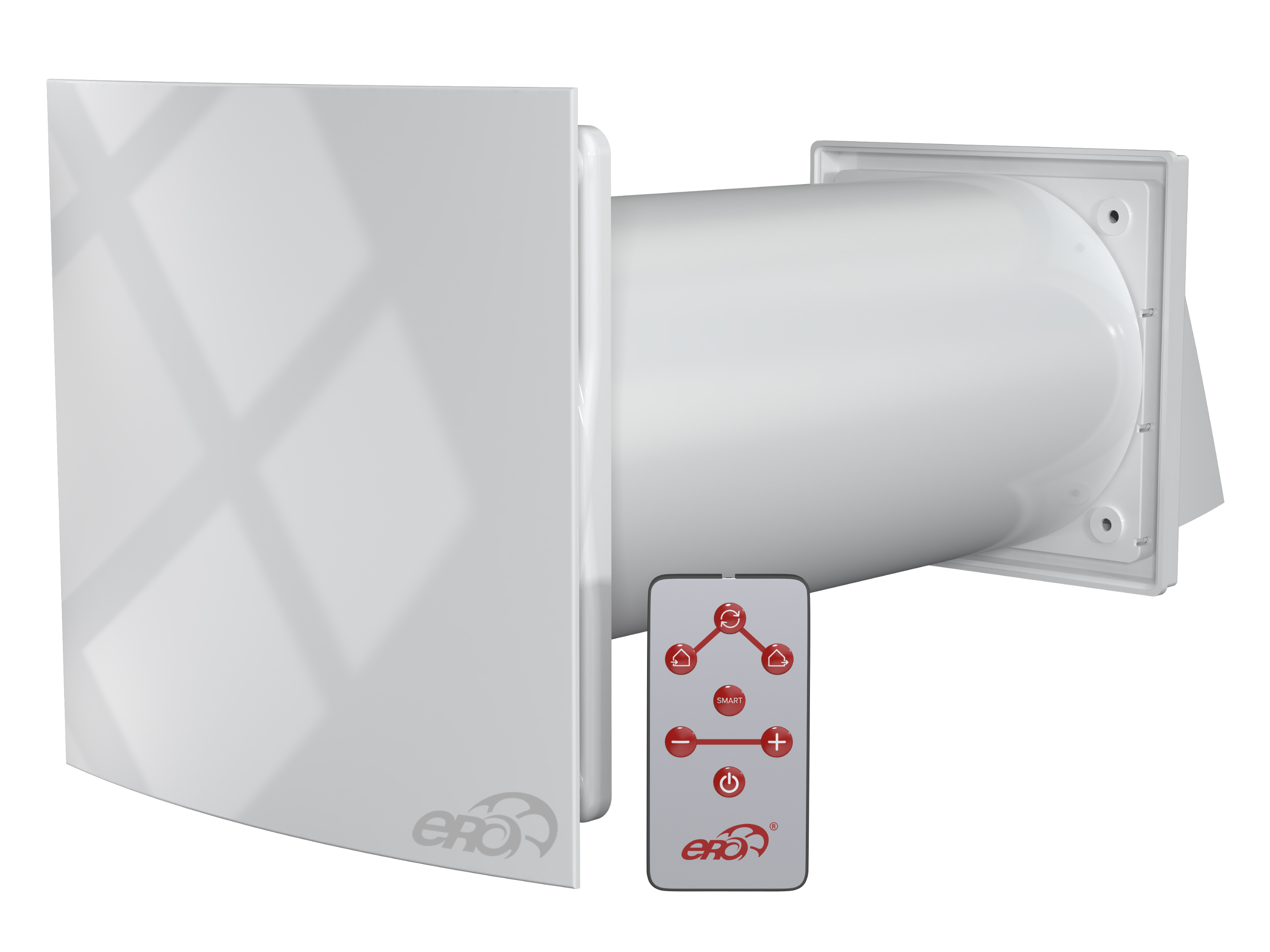

Управление рекуператором осуществляется при помощи пульта дистанционного управления
